31.5 MPa ডাইরেক্ট অ্যাক্টিং হাইড্রোলিক আনুপাতিক সার্ভো ভালভ

$100
6-499 set
$80
500-9999 set
$50
≥10000 set

option	GSV06
যোগাযোগ

Warranty: 1 Year

Showroom Location: None

Brand Name: GRH

Place Of Origin: Shanghai, China

Pressure: Other

Structure: Other, Direct acting spool valve with steel sleeve

Weight: 2.3

Power: 2.2kw

Dimension(L*W*H): 25*25*25

Valve Type: Hydraulic Proportional Servo Valve

Maximum Pressure: 40L/Min(06) & 100L/Min(10)

Maximum Flow Rate: 31.5 MPa

পণ্যের নাম: hydraulic proportional servo valve

Material: Cast Iron

Drive: Proportional solenoid valve with position controller

Type Of Installation: Base plate, mounting hole structure diameter 6 (ISO 4401-03-02-0-94)

Seismic, Detection Conditions: The maximum 25g vibrates in three dimensions(24h)

Protection Grade: Accord with DIN 40050 standards based IP 65

Ambient Temperature Range: -20...+50 °C

Displacement Sensor Wiring: Socket Pg7(4P)

Supply Voltage: 24Vnom( External electrical amplifier )

বিবরণ

পণ্যের বর্ণনা

পণ্য বিবরণ

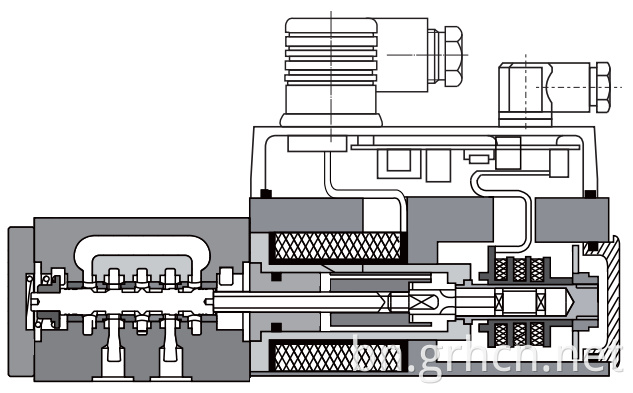

31.5 MPa কন্ট্রোল পিস্টন এবং ইস্পাত হাতা সঙ্গে সরাসরি অভিনয় হাইড্রোলিক আনুপাতিক সার্ভো ভালভ

—GSV হল কন্ট্রোল পিস্টন এবং স্টিলের হাতা সহ সরাসরি অভিনয়কারী সার্ভো সোলেনয়েড ভালভ। সার্ভো ভালভের কর্মক্ষমতা নির্ভরযোগ্য। — একটি অবস্থান প্রতিক্রিয়া ইউনিট এবং একটি স্থানচ্যুতি সেন্সর সহ একটি বৈদ্যুতিন নিয়ন্ত্রণ ইউনিট সামঞ্জস্যকারী ইলেক্ট্রোম্যাগনেটের মধ্যে তৈরি করা হয়।

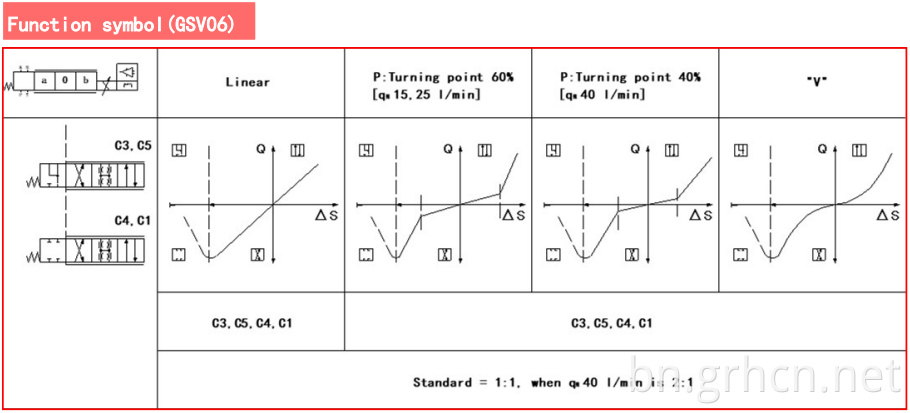

1) শুধুমাত্র প্রবাহ বৈশিষ্ট্যের ক্ষেত্রে P 2) নামমাত্র প্রবাহের জন্য টার্নিং পয়েন্ট 60% "15" এবং "25" ব্যাস 6 অন্যথায় টার্নিং পয়েন্ট 40% 3) ব্যাস 6 এর জন্য, qv 2:1 শুধুমাত্র নামমাত্র প্রবাহের জন্য = 40 l/min 4) শুধুমাত্র প্যারাবোলিক স্পুল এর জন্য ("V")

Mounting surface	ISO4401 standard 06,10
Max flow	40L/Min(06) and 100L/Min(10) When the pressure drop is equal to 70 bar
Max pressure	31.5 MPa
Structure	Direct acting spool valve with steel sleeve
Drive	Proportional solenoid valve with position controller
Type of installation	Base plate, mounting hole structure diameter 6 (ISO 4401-03-02-0-94)
Installation position	Any
Ambient temperature range	-20...+50 °C
Weight	2.3kg
Seismic, detection conditions	The maximum 25g vibrates in three dimensions(24h)

Electrical parameters
Relative power-on duration	100%
Supply voltage	24Vnom( External electrical amplifier )
Protection grade	Accord with DIN 40050 standards based IP 65
Electromagnet connection	Socket DIN 43650/ISO 4400, M16x1.5( 2P+PE )
Displacement sensor wiring	Socket Pg7(4P)
Maximum wiring current	2.7A
Coil resistance R20	2.5Ω
Maximum power consumption, when 100% load and working temperature	40VA
Motion detector DC/DC-technology	Power supply：+15V/35mA；-15V/35mA Signal：0...±10V( RL≥10kΩ )

Steady state/Dynamic
Hysteresis	≤0.2%
Manufacturing tolerance, against qmax	＜10%
Response time, for signals Variation 0...100%	＜10% ms
Temperature drift	Zero displacement ＜1%, ∆T=40°C
Zero adjustment	Factory setting ±1%
